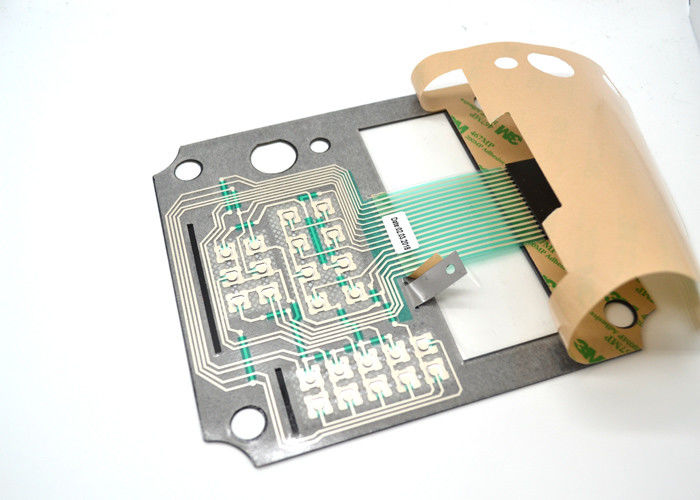

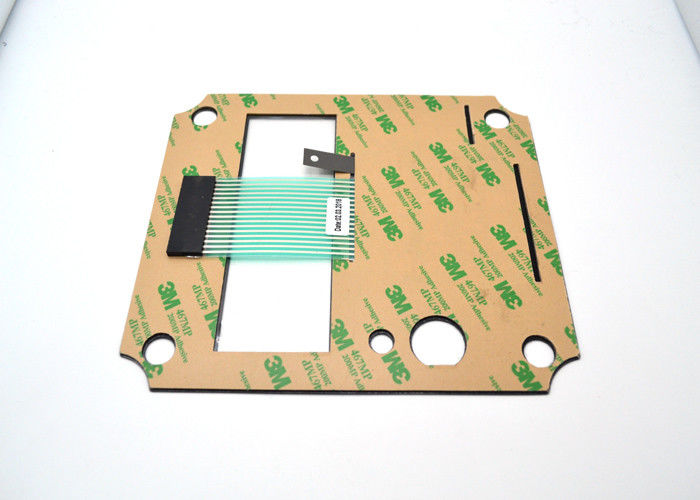

Przełącznik membranowy z obwodem ekranującym do ochrony / ZS-74 / logo klienta na nim
Specyfikacja produktu
Napięcie robocze: 35V DC
Prąd roboczy: 100mA 1W
Rezystancja styku: <100 omów
Oporność obwodu otwartego: ≥ 10MΩ przy 100V
Temperatura pracy: Płaska / metalowa kopuła: od -20 ° c do + 80 ° c
Temperatura przechowywania: Płaska / metalowa kopuła: -40 ° cto + 80 ° c
Długość życia Typ płaski ≤ 5 000 000 razy Typ dotykowy ≥ 1 000 000 razy
Przełącz skok: od 0,1 do 0,6 mm
Bounce kontaktu: od 5 do 30 ms
Tolerancja siły działania: +/- 20 do 45g
Współczynnik dotyku: FC> 40%
Wilgotność podczas pracy: do 95% RH
Dostępne są złącza żeńskie, męskie, wtyki lutownicze i złącza zgrzewane
E Wykłady lektorskie
Rezystancja przewodu | Szerokość 0,5 mm, <1Ω / cm | Prąd znamionowy | 25-100mA, 0-30V DC |
Rezystancja izolacji | > 100MΩ 250V DC | Napięcie robocze | <50V DC |
Nietykalny przełącznik | 0,1-0,4 mm | Przełącznik dotykowy | 0,4-1,0 mm |
Żywotność | Żywotność | Temperatura pracy | -40 ℃ ~ 70 ℃ |
Wilgotność robocza | 40 ℃, 98% RH Brak wpływu | Napięcie podłoży | 1500 V DC |
Czas opinii | 10ms | Składanie ogona | R> 1 180 |
Czy jest to przełącznik membranowy?
Przełączniki membranowe są generalnie wykonane z pięciu różnych warstw. Obejmuje to membranę,

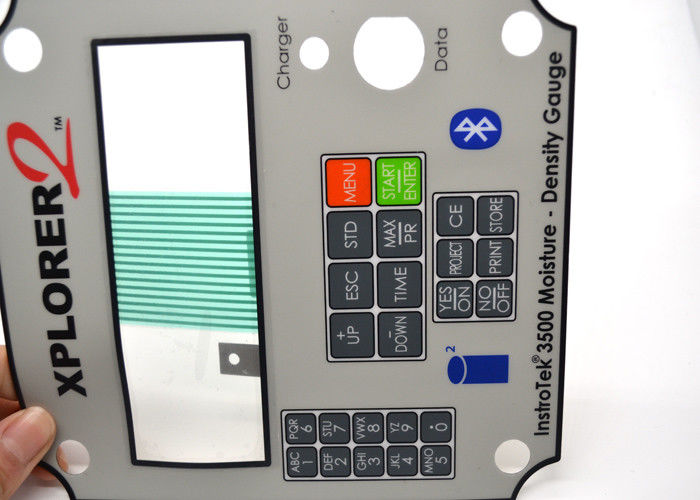

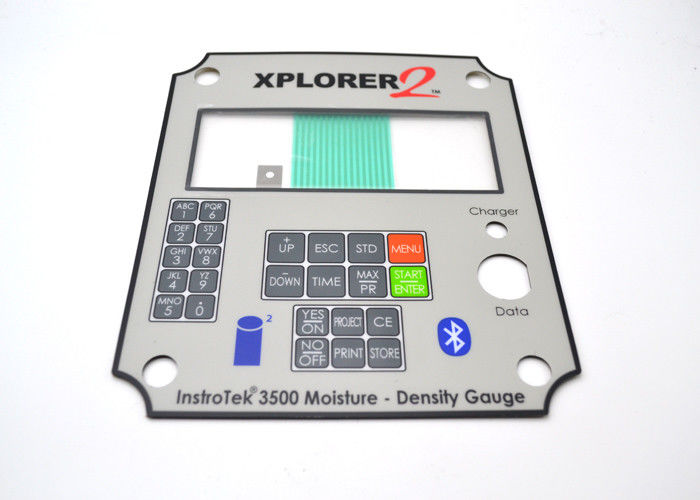

warstwy graficzne, dotykowe, sztywne i statyczne. Pierwsza warstwa zawiera interfejs graficzny dla
użytkownik kontroluje maszynę. Może również zawierać elastyczny obwód za tańszą
alternatywy.

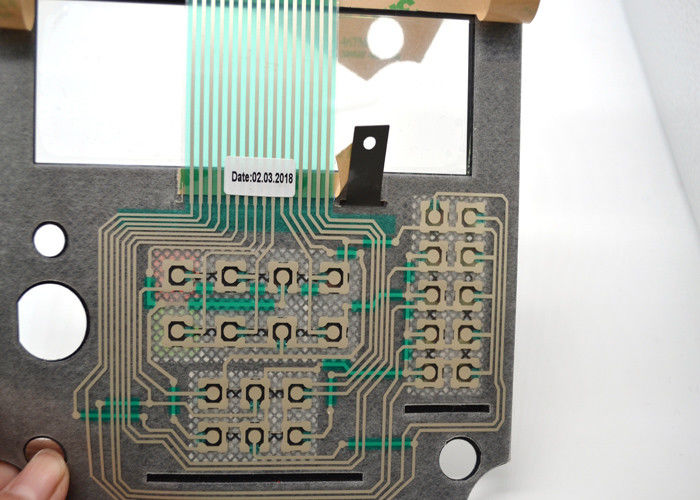

Kolejna warstwa będzie zawierała obwód drukowany, który umożliwia przesyłanie sygnału . Atrament
który jest używany do drukowania na obwodzie składa się zazwyczaj z różnych metali. To
pomaga w przewodzeniu i wyłączaniu sygnału.
Przełączniki membranowe umożliwiają komunikację w urządzeniach elektronicznych. Membrana
Przełączniki są urządzeniem, które może być bardzo wyrafinowane lub raczej proste z założenia.
